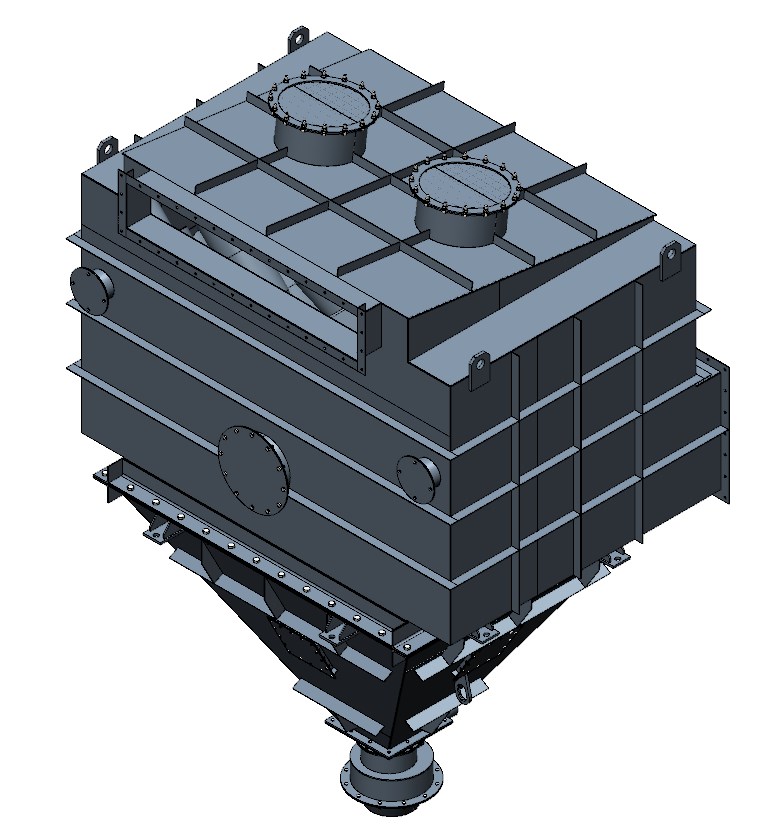

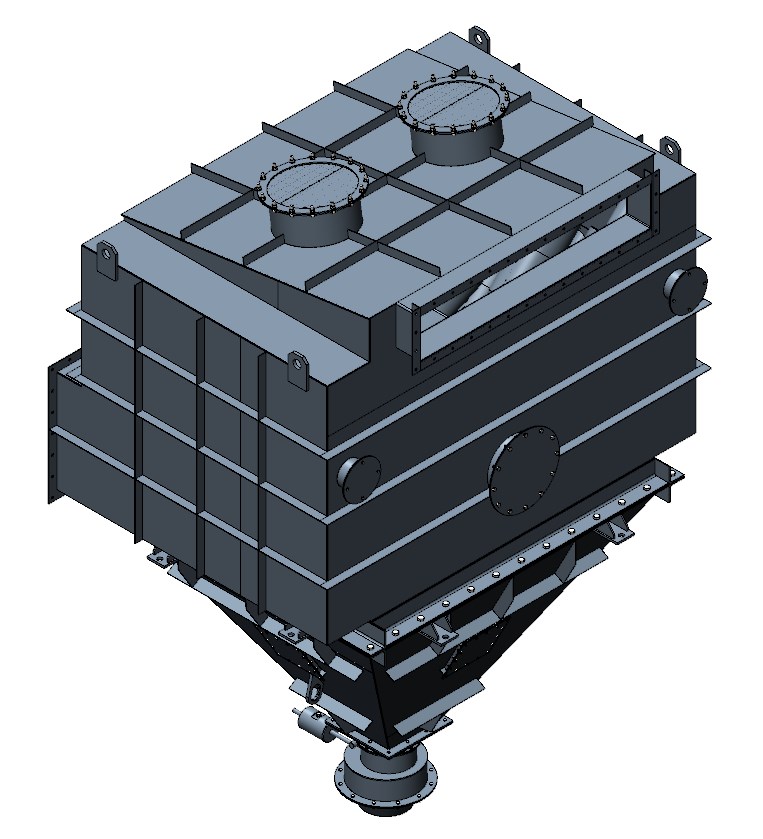

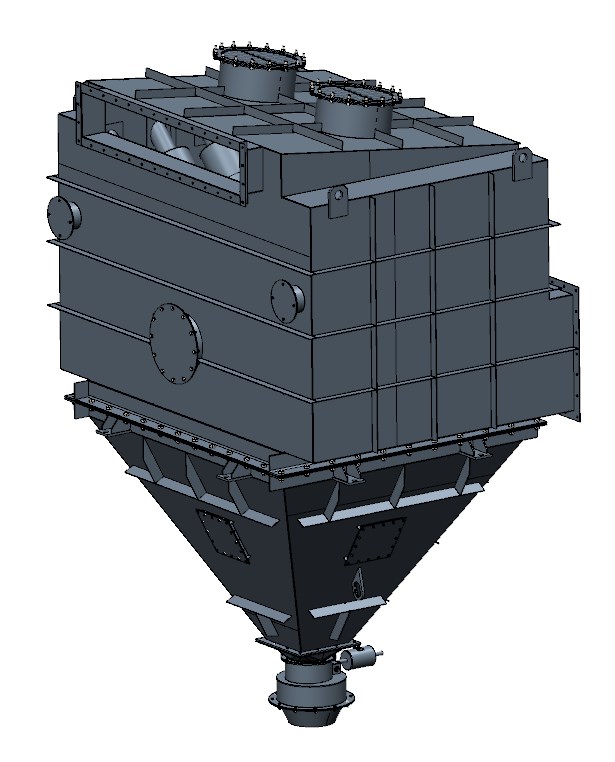

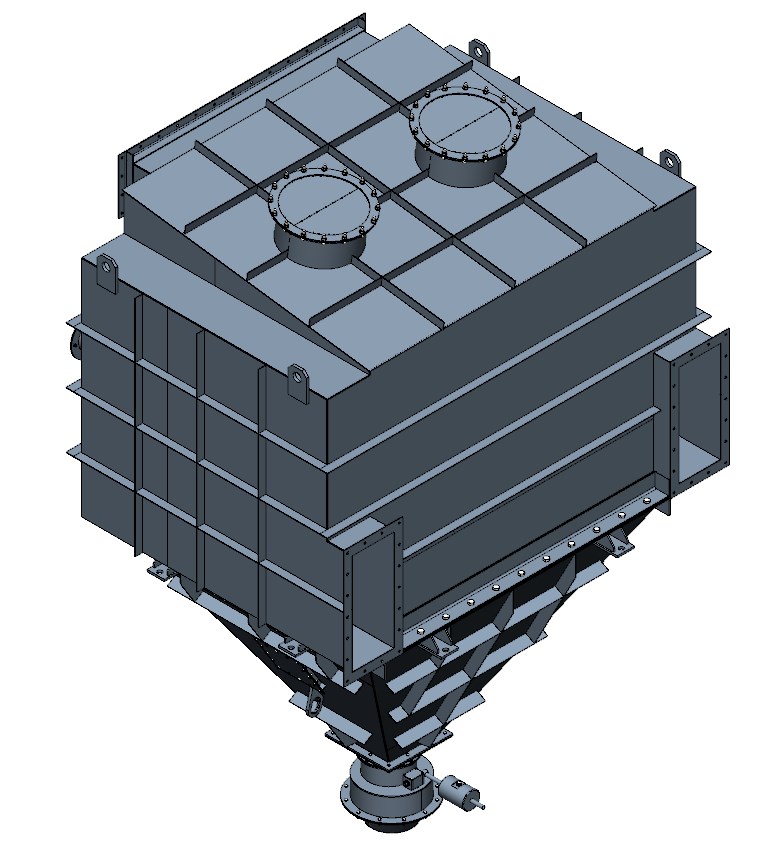

Циклон прямоточный батарейный

Скачать презентацию циклон ПБЦ

Конструкция циклона ПБЦ обладает простотой использования и не требует специального обслуживания, так как в ней отсутствуют вращающиеся или трущиеся узлы. Для изготовления прямоточного батарейного циклона можно использовать различные марки стали в зависимости от химического состава газа и абразивных свойств пыли, находящейся в потоке. Также возможно нанесение специального анти абразивного полимерного покрытия. Для заказа модели нужной конфигурации обращайтесь к менеджерам компании «Индастриал Восток Инжиниринг».

Принцип работы ПБЦ

Принцип работы циклона основан на дроблении потока и закручивании его отдельных частей, что приводит к возникновению центробежных сил. Эти силы отбрасывают пыль, содержащуюся в потоке, на периферийную область циклонных элементов, где она задерживается в кольцевой ловушке. Пылегазовый поток из камеры запыленного газа поступает в циклонные элементы с импеллерами, где под действием центробежных сил происходит перераспределение концентрации пыли по сечению элемента. Очищенный поток выводится из центральной части элемента, а периферийный слой газа, обогащенный пылью, отсасывается вентилятором через кольцо-ловушку элемента и возвращается в камеру запыленных газов.

Для повышения эффективности фильтрации предусмотрена система частичной рециркуляции потока с помощью типового центробежного циклона и вентилятора. Наличие этого циклона не увеличивает аэродинамическое сопротивление, но значительно повышает эффективность фильтрации.

Производство циклонов ПБЦ

Циклон ПБЦ может быть изготовлен на любую производительность и для любого диаметра воздуховода. Стандартный ряд выпускаемых циклонов соответствует стандартному ряду воздуховодов для систем аспирации и имеет диаметры: 400, 560, 710, 1000, 1250, 1400, 1600, 2000, 2520, 2020 мм.

Аэродинамическое сопротивление циклона почти в два раза ниже, чем у стандартного циклона с аналогичной эффективностью фильтрации и составляет около 500-600 Па.

Эффективность фильтрации циклона зависит от дисперсионного состава пыли и стабильного расхода потока. В случае нестабильного расхода может быть использована секционная конструкция с автоматическими клапанами для вывода или ввода в работу секций в зависимости от расхода.

По желанию заказчика мы можем разработать и изготовить модификации циклона для нестандартных диаметров и с учетом особенностей местных условий. Для каждого случая необходимо провести тщательное изучение условий и свойств пыли. Компоновка циклона всегда индивидуальна и требует предварительного проектирования и обследования условий размещения и эксплуатации специалистами нашей компании. Для обсуждения деталей проекта свяжитесь с нами по телефону или через форму на сайте.
