Циклон искрогаситель предназначается для улавливания крупной фракции пыли и искр в процессах очистки газа от технологических агрегатов и систем аспирации.
Относится к категории горизонтальных циклонов.
Циклон искрогаситель не требует технического обслуживания. Отсутствие, каких либо вращающихся или трущихся деталей и узлов позволяет свести эксплуатационные затраты к нулю.
Предназначается для улавливания крупной фракции пыли и искр в процессах очистки газа от технологических агрегатов и систем аспирации. В системах обеспыливания может устанавливаться перед рукавным фильтром для защиты рукавов от горячих частиц пыли (искр) или электрофильтром для снижения пылевой нагрузки.

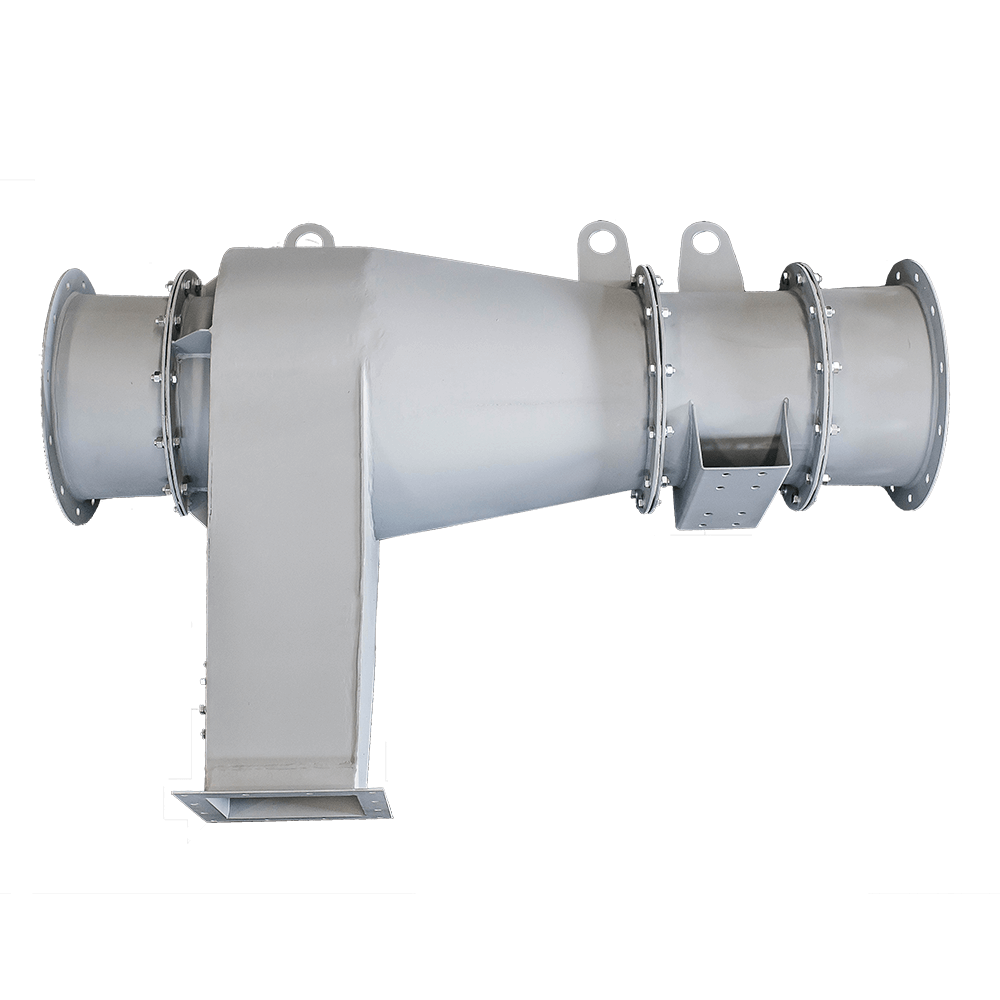

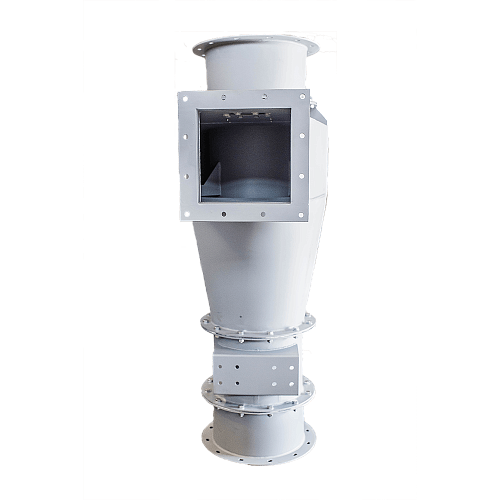

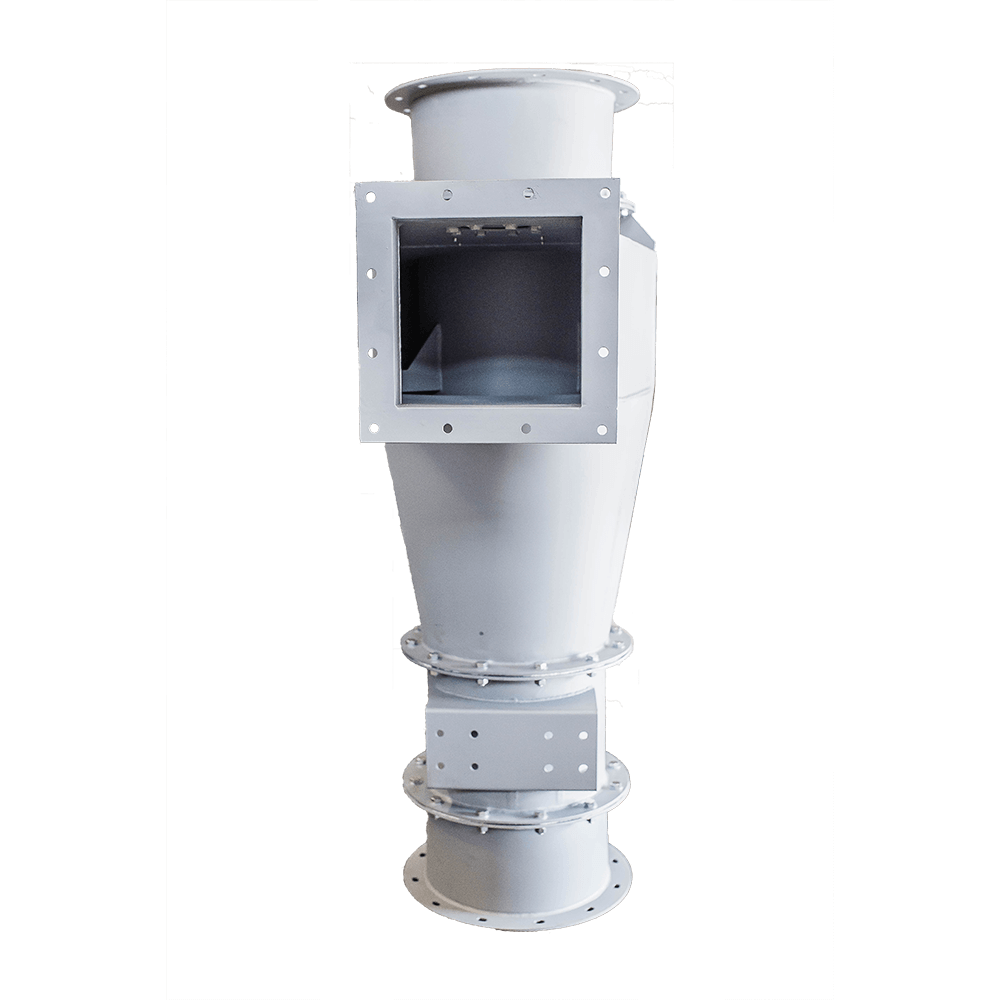

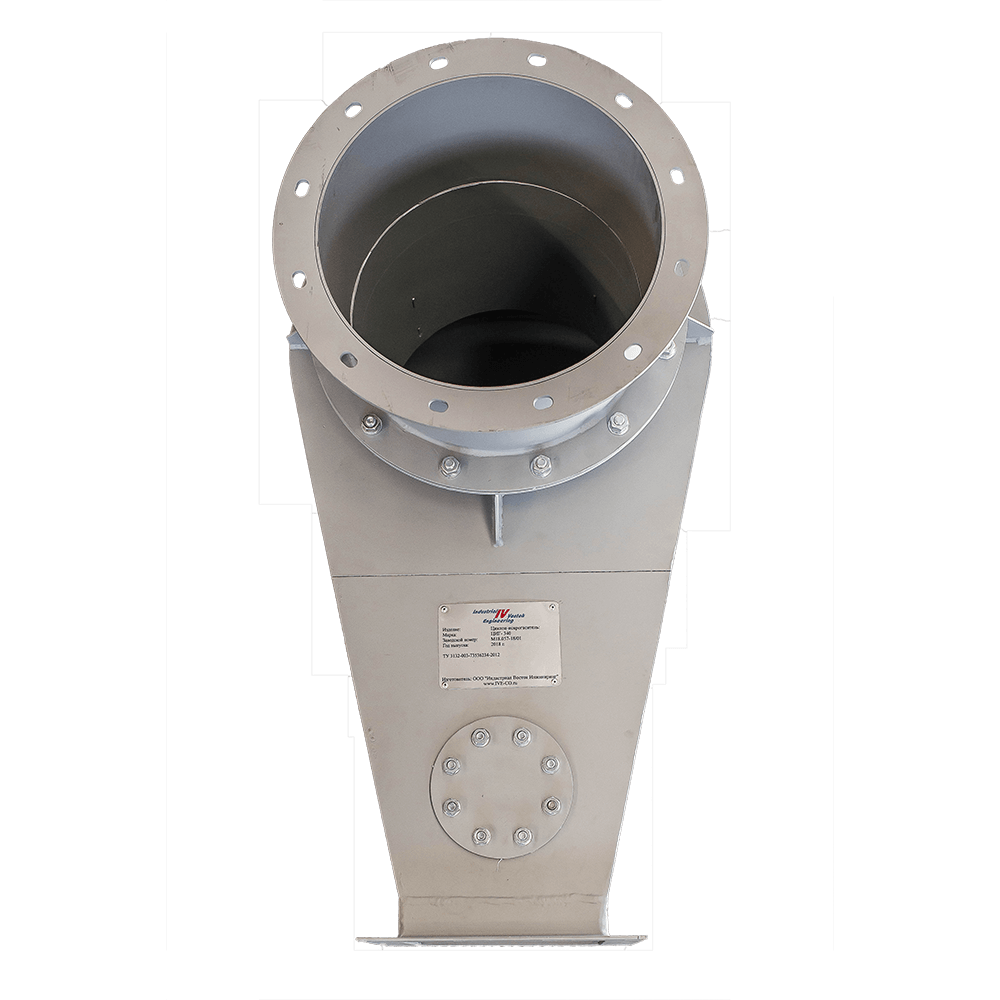

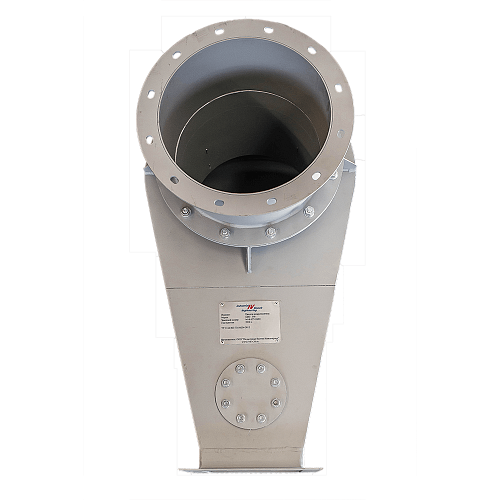

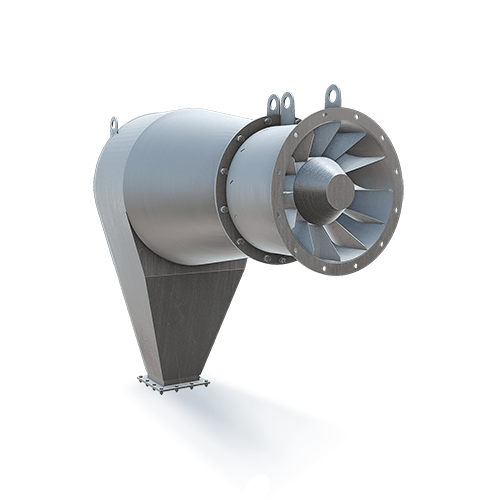

Циклон-искроуловитель представляет собой корпус, состоящий из конусной и цилиндрической части со встроенным импеллером, а также зоны пылеосаждения. Крупные частицы (искры) за счет сил инерции и энергии движения потока отбрасываются к стенкам корпуса и выводятся через зону осаждения в пылевой бункер.
На фланце пылевого бункера может быть установлен для вывода пыли и обеспечения герметичности шлюзовой питатель или маятниковый клапан. Циклон-искроуловитель работает как под разряжением, так и под давлением. После пылевыгрузного устройства может устанавливаться винтовой конвейер для транспортирования пыли к определенному месту выгрузки. Устройство не потребляет энергии, не имеет вращающихся частей и не требует обслуживания.
Может быть изготовлен из различных сталей, в том числе и абразивно устойчивых, а так же с применением специального антиабразивного покрытия из полимеров для продления срока службы изделия.
Циклон может быть изготовлен на любую производительность и для любого диаметра воздуховода! Может быть выполнен в параллельном виде (2шт. и более) с клапанами регулирования, для не постоянных расходов газовоздушной смеси.
Стандартный ряд выпускаемых циклонов соответствует стандартному ряду воздуховодов для систем аспирации, диаметром: 400; 560; 710; 1000; 1250; 1400; 1600; 2000; 2520; 2020 мм.
Аэродинамическое сопротивление циклона почти в два раза ниже, чем у стандартного циклона при аналогичной эффективности фильтрации. Составляет около 500-600Па.
Входная запыленность может составлять до 1000г/м3.
Эффективность фильтрации может колебаться от 50 до 90% в зависимости от размера частиц и их процентного отношения находящихся в объеме газовоздушной смеси.
Монтаж искроуловителя производится на горизонтальном участке воздуховода при помощи фланцевых соединений стандартного ряда принятого для воздуховодов систем аспирации.
По желанию заказчика могут быть разработаны и изготовлены модификации для нестандартных диаметров.
